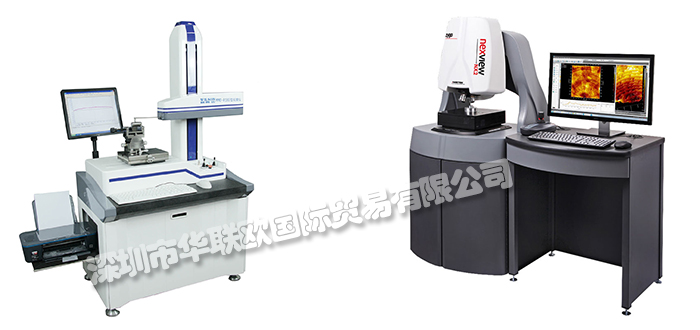

輪廓儀是一種用于測量物體幾何外形的儀器，通過感應或機械測量的方式，將物體的形狀轉化為數字或物理信號，從而確定其尺寸和形狀等參數。 輪廓儀的測量方式主要有以下幾種： 1. 感應式：這種輪廓儀主要是通過物體與傳感器間的接觸，感應出物體的幾何外形，然后將信號轉化為數字，通過計算機軟件等工具進行分析和處理。 2. 光學式：光學式輪廓儀則是通過物體表面反射的光線，感應出物體的幾何形狀，并將其轉化為數字信號，進行分析和處理。 3. 機械式：機械式輪廓儀則是通過機械運作，將物體的幾何形狀轉化為物理信號，從而進行測量和分析。 輪廓儀在測量和檢測方面具有廣泛的應用，尤其在制造業和工業自動化領域中，可用于檢測物體的尺寸、形狀、曲率等參數，從而保證產品質量和生產效率。那么輪廓儀產品的具體介紹?下面，我們就一起來看看《輪廓儀是如何工作的（輪廓儀在哪些領域被應用廣泛）》等產品具體內容。
輪廓儀是對物體的輪廓、三維尺寸、三維加速度展開測試與檢驗的儀器，做為高精度測量儀器在汽車組裝和鐵路行業的應用領域極為廣為，精度確保由液壓或是常用工具導軌等高高精度裝置順利完成。
OPTACOM輪廓儀可測量各式各樣高精度機械零件的素線形狀，直線度、角度、凸度、對數曲線、槽深、槽寬等參數，而且應用領域較為廣為，較之傳統二維點激光測量，OPTACOM輪廓儀適宜精度及速度建議都極高的在線測量系統。廣為應用領域于機械加工、電機、汽配、摩配、高精度五金、高精度工具、刀具、模具、光學元件等行業。適用于于科研院所、大專院校、計量機構和企業計量室、車間。
可測軸承、滾針、滾子、電機軸、曲軸、圓柱銷、活塞銷、活塞、氣門、閥門、齒輪、油泵油嘴、液壓、氣動件、紡機配件等。
輪廓儀采用特別注意事項：1.測量完結，選擇退出系統，停用電腦，阻斷電源;2.測量完后用棉花拈航空汽油沖洗工作臺及夾具，并涂油隔熱;3.儀器配件要特別注意隔熱;4.要定期(具體內容周期視環境定)潔凈常用工具導軌，以確保導軌的精度。
輪廓儀廣為用作機械加工、汽車、摩托車、高精度五金、高精度工具、刀具、模具、光學元件等行業適用作于研究機構、大學、計量機構和企業計量室。
在汽車，摩托車和壓縮機行業，它能測量活塞，活塞銷，齒輪的總線參數和汽車，摩托車和壓縮機的閥門柱塞，能測量各式各樣彎曲部件的參數。在軸承工業中，內護套環的密封槽的形狀（角度，倒角R，槽深，槽寬等）；各式各樣滾子軸承的滾子和套圈母線的冠部，角度和對數曲線；電機軸，圓柱銷，活塞銷，滾針軸承，圓柱滾子軸承，翻轉元件的直線度和直線軸承的套圈；滾珠軸承槽的曲率半徑和槽邊；雙槽軸承的槽中心距五點碰觸軸承（桃形槽）中心與槽的曲率半徑間的距離。
輪廓儀主要是利用激光或觸探探頭測量被測物體的高度、深度、寬度等尺寸，然后將數據記錄下來，再通過計算機軟件分析，得出被測物體的輪廓圖。
輪廓儀廣泛應用于機械、電子、光學、航空航天、汽車制造等各個領域。在機械制造業中，輪廓儀用于檢測機械零部件的精度和形狀等參數，可以有效提高產品質量；在汽車制造業中，輪廓儀可以檢測車身的精度和外形，保證車身結構穩固和美觀。
輪廓儀最早可以追溯到20世紀初。當時的輪廓儀還采用機械觸探的方式進行測量，精度比較低。20世紀50年代，輪廓儀開始采用電子觸探方式進行測量，精度得到了很大提升。21世紀以后，隨著激光技術和計算機軟件技術的飛速發展，輪廓儀不僅在精度上進一步提高，同時還實現了自動化、智能化等多項技術革新，成為現代制造業中不可或缺的檢測工具。
按照測量原理的不同，輪廓儀可以分為光學輪廓儀、機械式輪廓儀、電子式輪廓儀等；按照測量范圍的不同，可以分為手持式輪廓儀、桌面式輪廓儀、大面積輪廓儀等；按照應用領域的不同，可以分為膠印版輪廓儀、汽車外形輪廓儀、ASML刻蝕儀輪廓儀等。
測量精度不高。解決方案是采用更高精度的激光或探頭，或者使用多個輪廓儀同時測量。
測量速度慢。解決方案是采用自動化測量系統，或者使用多個輪廓儀同時測量，并進行數據融合。
數據處理不方便。解決方案是開發更好的計算機軟件，實現輪廓圖數據自動化分析，并提供可視化分析功能。
未來，輪廓儀將會越來越智能化，具有更高的自動化水平和更強的數據處理能力。隨著智能制造的推進，輪廓儀將成為連接“物”和“網”的重要節點，通過互聯網實現輪廓數據的實時傳輸和分析，為打造智能工廠提供堅實的技術保障。
以上就是《輪廓儀是如何工作的（輪廓儀在哪些領域被應用廣泛）》一文的具體產品內容了，更多精彩內容還請您繼續關注深圳華聯歐官網。
